La mayoría de los estudios de Mantenimiento Centrado en la Confiabilidad (RCM) terminan igual: una matriz de Análisis de Modos y Efectos de Falla (FMEA) en Excel, impecable, con cientos de modos de falla, causas, efectos y tareas. El problema no es el Excel. El problema es creer que un plan de tareas calendarizadas protege el activo.
Cargar esas tareas en el sistema de mantenimiento y generar las órdenes de trabajo preventivas es un primer paso indispensable. Pero entre una inspección y la siguiente el activo sigue operando, y ahí es donde la mayoría de las estrategias pierde visibilidad.
El RCM ya pide tareas a condición; la ejecución las convierte en calendario
Un RCM bien hecho no produce sólo tareas por tiempo. Para muchos modos de falla, la tarea correcta es la condición: medir vibración, temperatura o calidad de aceite y actuar cuando el indicador cambia.
En la práctica, esas tareas suelen ejecutarse como rondas manuales: un técnico mide la vibración una vez al mes. Es mejor que nada, pero en el fondo sigue siendo un calendario. La tarea dice "a condición"; la ejecución dice "cada 30 días".
Los equipos no fallan por calendario
Un rodamiento, una bomba o un motor no falla porque cumplió 30 días en el almanaque. Falla por esfuerzo, contaminación, lubricación inadecuada, desalineación o cavitación.
El estudio clásico de Nowlan y Heap en la aviación comercial mostró que la mayoría de los modos de falla no tiene relación con la edad del componente. Para esos modos, revisar o reemplazar "por fecha" no reduce el riesgo. Lo que sí funciona es detectar la falla potencial a tiempo.
Monitoreo físico en planta
La curva P-F: cuándo una ronda mensual no alcanza
La curva P-F describe dos momentos de un modo de falla. P es cuando la falla ya es detectable (falla potencial). F es cuando el equipo deja de cumplir su función (falla funcional). El tiempo entre ambos es el intervalo P-F.
La regla es simple: el intervalo de inspección debe ser menor que el intervalo P-F; como referencia práctica, la mitad o menos. Si un defecto de rodamiento tarda varias semanas en pasar de detectable a falla, una ronda mensual puede captarlo. Pero si el intervalo P-F se mide en días, el técnico que llega el día 30 no previene nada. Solo documenta la falla.
Muchos modos de falla críticos tienen intervalos P-F cortos o difíciles de predecir. Para ellos, la única forma de cubrir la ventana es medir de forma continua.
Inspección periódica contra escucha continua
De fotografías aisladas a la película completa
Las órdenes de trabajo periódicas entregan fotografías: confirman que la tarea se programó y que el técnico la ejecutó. No dicen qué pasó entre una fotografía y la siguiente.
El monitoreo de condición entrega la película completa. Vibración, temperatura, presión o calidad de aceite se leen de forma continua. Cuando una variable cruza su umbral, el sistema la relaciona con el modo de falla del FMEA que la explica y dispara una orden de trabajo por condición.
El resultado es doble: se deja de intervenir equipos sanos solo porque "les tocaba", y se interviene a tiempo a los que realmente se están degradando.
El Gemelo Digital: el FMEA convertido en un modelo vivo
Unir el FMEA, las órdenes de trabajo y el monitoreo de condición requiere un lugar donde las tres piezas convivan. Ese lugar es el gemelo digital del activo dentro de una plataforma de Gestión del Rendimiento de Activos (APM), como Octave Attune APM.
El gemelo no es una réplica 3D del equipo. Es el FMEA convertido en un modelo vivo, construido con tres elementos:
- Modos de falla. Los que identificó el estudio RCM para ese activo.
- Protecciones. Todo lo que vigila o previene cada modo de falla: sensores de monitoreo continuo, inspecciones, preventivos y reglas analíticas.
- Mapeo. La relación entre cada modo de falla y sus protecciones. Muestra qué modo está cubierto, por cuántas protecciones y de qué tipo.

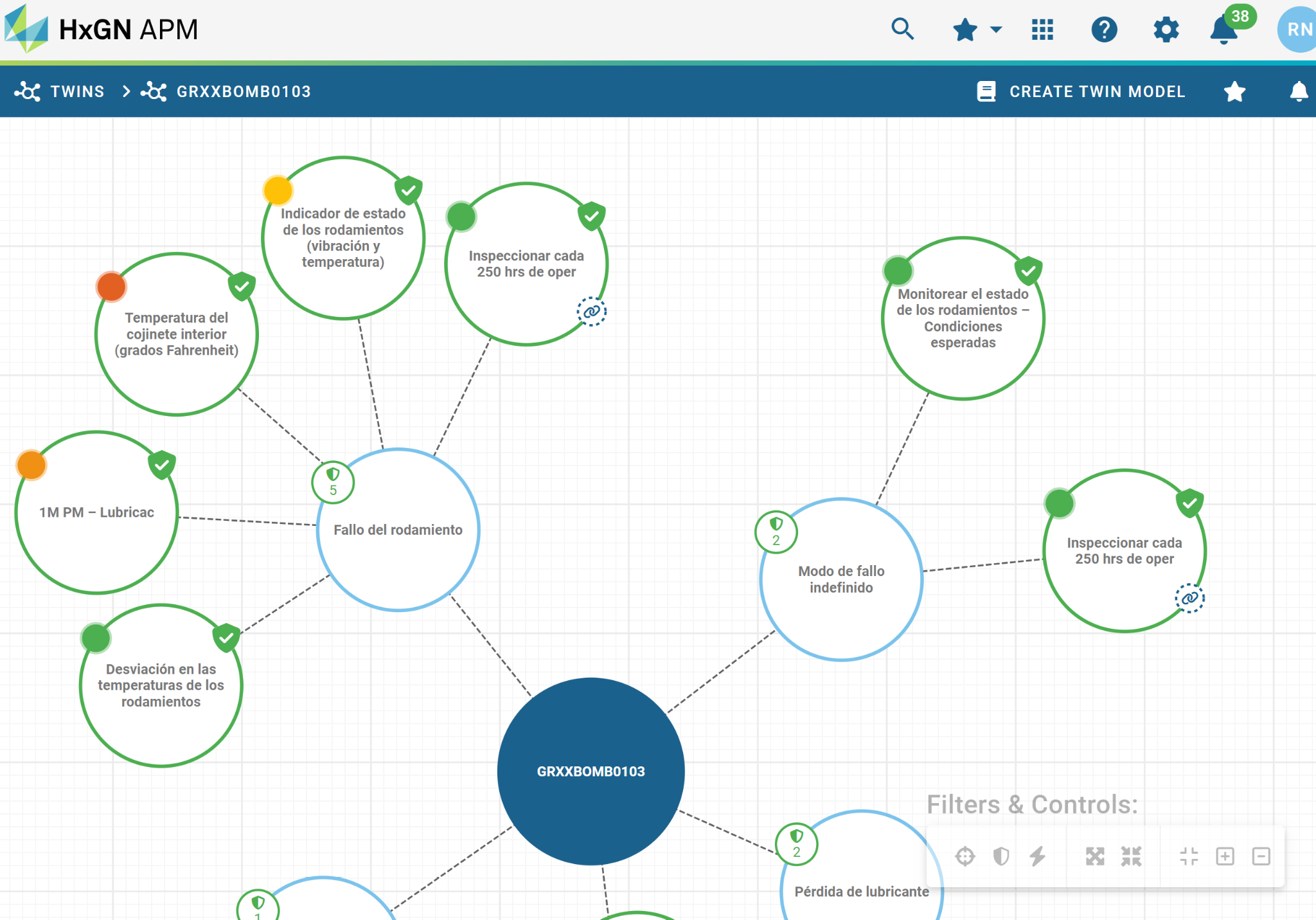

Así se ve el gemelo de una bomba centrífuga en Octave Attune APM:
[Imagen: Gemelo digital de la bomba GRXXBOMB0103 en Octave Attune APM. Cada modo de falla muestra sus protecciones y el color de cada protección indica su estado actual.]
En el modo de falla "Fallo del rodamiento", por ejemplo, el gemelo reúne cinco protecciones de naturaleza distinta:
Protección | Tipo |
|---|---|
Indicador de estado de los rodamientos (vibración y temperatura) | Monitoreo continuo |
Temperatura del cojinete interior | Monitoreo continuo |
Desviación en las temperaturas de los rodamientos | Regla analítica |
Lubricación mensual | Preventivo por calendario |
Inspección cada 250 horas de operación | Inspección por uso, vinculada al EAM |
La diferencia con el Excel es inmediata. El calendario y la condición dejan de competir: conviven en el mismo modelo, y cada señal llega asociada al modo de falla que explica. El gemelo también deja a la vista lo que el Excel esconde, como un modo de falla sin protecciones o uno protegido solo por calendario.
Índice de salud y riesgo: dos números para decidir
Un gerente de mantenimiento no puede revisar cientos de tendencias de vibración cada mañana. Necesita saber qué activos atender primero. El gemelo digital resume todo lo anterior en dos indicadores.
Índice de salud. Consolida el estado de todas las protecciones de un activo en un solo valor. Si el sensor de temperatura del cojinete se acerca a su límite y la lubricación está vencida, la salud del modo de falla "Fallo del rodamiento" baja, y con ella la del activo. Responde a la pregunta: ¿qué tan cerca está este equipo de fallar?
Riesgo. Combina la salud con la consecuencia de la falla, que viene del análisis de criticidad. Dos bombas con la misma salud no tienen el mismo riesgo si una alimenta la línea principal y la otra tiene respaldo. Responde a la pregunta: ¿cuánto le costaría a la planta que este equipo falle hoy?
Con estos dos indicadores la conversación cambia. Ya no se discute si una tarea se cumplió en fecha, sino qué activos concentran el riesgo de la planta esta semana y qué modo de falla lo explica. Las órdenes de trabajo se priorizan por riesgo real, no por el orden del calendario.
Cómo se construye el Gemelo
No hace falta modelar toda la planta el primer día. El monitoreo continuo tiene un costo y se justifica donde la consecuencia de la falla es alta y el intervalo P-F es corto o impredecible. Por eso el gemelo se construye por etapas:
- Priorizar por criticidad. Elegir los activos cuya falla tiene mayor impacto en seguridad, producción o costo. Para equipos de baja criticidad, una ronda periódica o incluso operar hasta la falla puede ser la decisión correcta.
- Cargar los modos de falla del RCM. El FMEA existente es el punto de partida. Si está desactualizado, este es el momento de revisarlo.
- Definir las protecciones de cada modo. La variable que anticipa la falla (vibración para rodamientos, temperatura para lubricación, análisis de aceite para contaminación), con sus umbrales de alerta y alarma, además de los preventivos e inspecciones que ya existen.
- Mapear protecciones y modos de falla. Cada alarma queda asociada a su modo de falla y a la tarea a ejecutar.
- Integrar con el EAM. Para que una condición anómala genere la orden de trabajo sin intervención manual.
El resultado es un modelo que crece activo por activo y que se ajusta a medida que el equipo envejece o cambian los objetivos del negocio.
Mecánica y física del componente: fricción, lubricación y fatiga térmica
Caso real: bombas que fallaban cada 35 días
Una planta de celulosa y papel tenía un problema conocido: sus bombas fallaban en promedio cada 35 días. En dos años, el mantenimiento de esas bombas superó los US$225,000. Las rondas de los operadores existían, pero no lograban captar las señales tempranas de falla.
Es exactamente el escenario de este artículo: tareas ejecutadas por calendario y fallas que avanzaban entre una ronda y la siguiente.
Al replantear la confiabilidad de sus bombas con HxGN APM, hoy Octave Attune APM, la planta pasó de un ciclo de reparaciones a un modelo predictivo:
- Redujo las reconstrucciones innecesarias de bombas y los costos de mantenimiento repetitivo.
- Aumentó el tiempo medio entre fallas (MTBF), con más disponibilidad y una producción más estable.
- Alineó a mantenimiento y operaciones alrededor de los mismos datos, lo que permitió tomar decisiones proactivas.
No es un caso aislado. Una empresa de midstream de petróleo y gas tenía estudios RCM desactualizados que nunca se habían operacionalizado y un monitoreo de condición que no se usaba para el análisis. Al enfocar sus estrategias de mantenimiento en los modos de falla y el riesgo, ahorró más de US$1 millón.
Del plan estático a un activo gestionado por riesgo
La matriz FMEA es el fundamento: estructura las fallas. Las órdenes de trabajo son las manos que ejecutan en el taller. El monitoreo de condición aporta la lectura continua del equipo. El gemelo digital es lo que une las tres piezas y las traduce en salud y riesgo por activo.
Con ese modelo, el estudio RCM deja de ser un entregable que se archiva y se convierte en la forma diaria de gestionar el activo: qué equipo atender, por qué modo de falla y con qué urgencia.
¿Quieres ver un gemelo digital en acción? Déjanos un comentario en este blog y te mostramos cómo se ve el gemelo de un activo crítico en Octave Attune APM, con sus modos de falla, protecciones, índice de salud y riesgo. También puedes conocer nuestras soluciones de Gestión de Activos y Mantenimiento y Gestión del Rendimiento de Activos.
